350 m3/h Sistema de tratamento de água de lastro marinho BWTS utiliza um filtro de retrolavagem totalmente automático avançadocom tecnologia de radiação UV de média pressão de elevada eficiência para o tratamento em linha da água de lastro dos naviosO LS BWMS foi homologado de acordo com o MEPC.300(72) também conhecido como novo Código G8 e BWMS pela Sociedade de Classificação da China (CCS) e cumpre plenamente o padrão de descarga D-2.
O sistema de tratamento de água de lastro marinho de 350 m3/h BWTS oferece operação e manutenção simples, controle automático bidirecional (local e remoto), interface amigável e fácil manipulação.O sistema é de concepção unitária modular com uma capacidade de 150 a 3000 m3/h., proporcionando assim uma instalação flexível e simples em navios de pequena tonelagem, enquanto várias unidades montadas são instaladas em navios de grande tonelagem.O sistema também é adequado para navios antigos com espaço estreito.
O método de filtragem mais radiação UV não leva a nenhuma contaminação adicional sem adição ou reserva de produtos químicos.Todo o sistema está completamente fechado em funcionamento, não causando riscos de radiação ou ruído para a tripulação..
O controle do sistema pode ser realizado através da caixa de controle remoto opcional para controle bidirecional local e remoto..Os dados de funcionamento do sistema podem ser armazenados e registados para refletir o funcionamento do equipamento durante a viagem do navio,e pode fornecer registos de operação de trabalho de acordo com os requisitos do departamento de inspeção, com rastreabilidade a longo prazo.
Princípio de funcionamento
O sistema inclui um filtro, um reator UV, uma unidade de controlo, um gabinete de alimentação e válvulas eléctricas, equipamento de monitorização, um dispositivo de amostragem e uma tubulação.Os modos de trabalho gerais incluem processos de balastramento e debalastramento, assim como a remoção de lastro e bypass de emergência.
Modelo | 350 |
Capacidade (m3/h): | 350 |
Filtro × Qty: | LSF-350 × 1 |
Reator UV × Qty: | LSV-350 × 1 |
Unidade de controlo × Qty: | LSC-1L × 1 |
Unidade de controlo remoto × Qty: | LSC-2R × 1 |
Unidade de potência × Qty: | LSP-1 × 1 |
Potência nominal (kW): | 33.5 |
Marcação ex-proof | Ex d e ib px IIC T4 Gb |
Potência Consumo
Componente |
Consumo de energia (kW) | |
Cargas contínuas |
Cargas intermitentes |
|
Local cunidade de controlo | 1.0 | 0.5 |
Remote Unidade de controlo | 0.5 | / |
Potência gabinete | 24 | / |
Bomba de refluxo | / | 7.5 |
subtotal | 25.5 | 8 |
Total | 33.5 |
Ponto | Condições de trabalho | |
Condições de trabalho |
Humidade |
0·95% (Equipamento na sala das máquinas) |
Temperatura ambiente | 0°55 °C | |
Temperatura da água do mar | 0°35 °C | |
Ponto de inclinação e balanço |
Estática | ≤ 22,5° Todas as direcções ≤ 22,5° |
Dinâmica | ≤ 22,5° Todas as direcções ≤ 22,5° | |
Eletromagnético Compatibilidade |
Voltagem flutuante | ± 10% |
Voltagem flutuante instante |
± 20% | |
Frequência flutuante | ± 5% | |
Frequência flutuante instantânea |
± 10% (Recuperação em 3 segundos) |
|
Fornecimento de energia |
380 ((440) V, 50 ((60) Hz, 3Φ | |
Água doce |
Cerca de 2,5 m3/ tempo |
Para substituir a água do mar durante o armazenamento do sistema. |
Ar comprimido |
4-8bar Limpe e seco |
Para sistemas ex-proof pressurizados |
Tubulação |
As normas de construção naval devem ser obrigatórias no que diz respeito às tubulações, instalações de amostragem e tubulações pertinentes utilizadas para combate a incêndios, e devem ser fáceis de limpar, inspecionar, manter em serviço e operar.As condutas de água doce não devem misturar-se com a água do mar e a pressão de projecto das condutas não deve exceder 1.0 MPa. |
|
Eletrodomésticos |
O cabo ligado ao sistema deve ser um cabo marítimo homologado. |
Lista de modelos principais

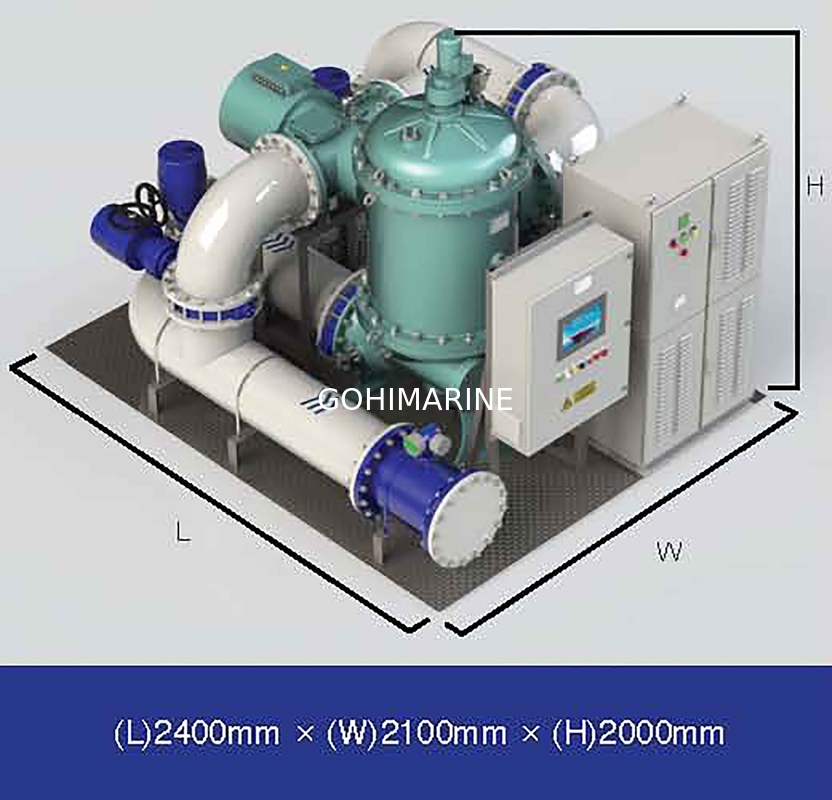

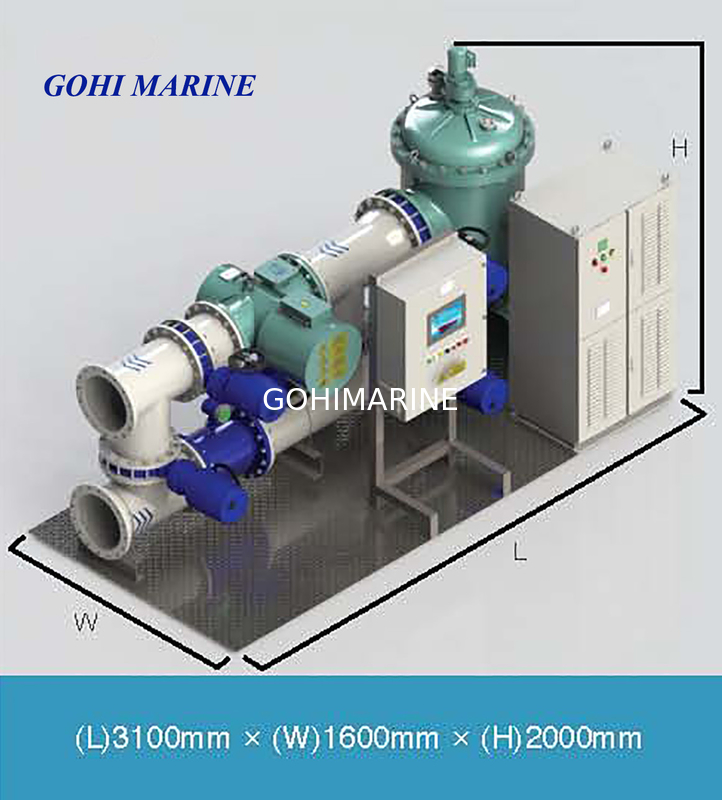

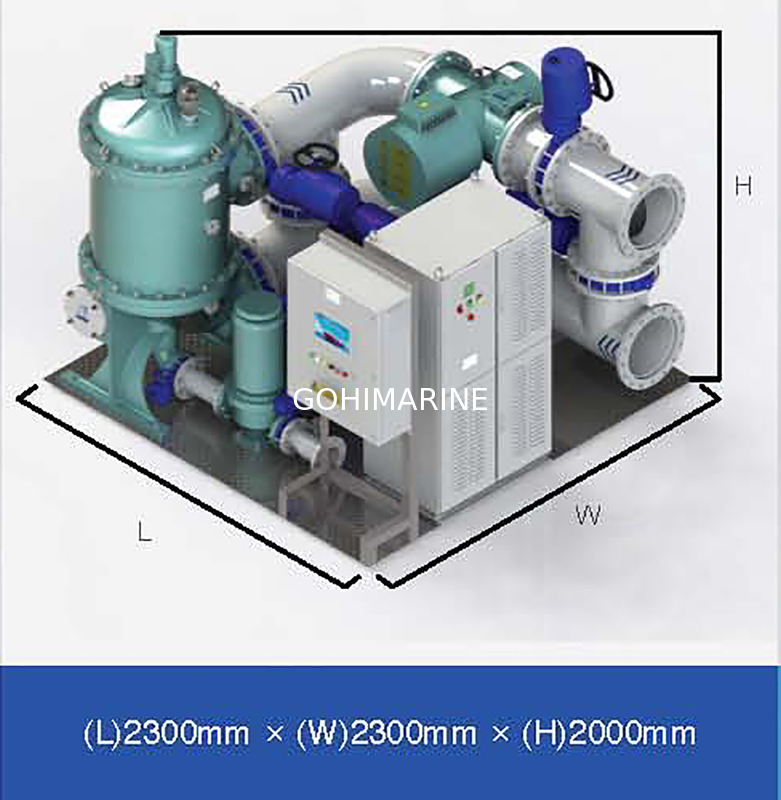

Modelo | Capacidade nominal (m3/h) | Faixa de capacidade (m3/h) | Potência (KW) | Peso (toneladas) | Duração (mm) | Largura (mm) | Altura (mm) |
BWS-150 | 150 | 50 a 150 | 22 | 1.5 | 2600 | 1000 | 1700 |
BWS-250 | 250 | 150 a 250 | 26 | 2.2 | 2400 | 2100 | 1800 |
BWS-350 | 350 | 250 a 350 | 35 | 2.3 | 2400 | 2100 | 1900 |
BWS-500 | 500 | 350 a 500 | 50 | 2.4 | 2400 | 2100 | 2000 |
BWS-850 | 850 | 500-850 | 74 | 3.0 | 3100 | 2400 | 2300 |
BWS-1150 | 1150 | 850 a 1150 | 98 | 3.3 | 3500 | 2500 | 2300 |
BWS-1500 | 1500 | 1150 a 1500 | 123 | 4.1 | 4500 | 3000 | 2400 |
BWS-1700 | 1700 | 1500-1700 | 146 | 5.9 | 5000 | 3100 | 2300 |
BWS-2300 | 2300 | 1700 a 2300 | 194 | 6.5 | 5500 | 3800 | 2300 |
BWS-3000 | 3000 | 2300-3000 | 243 | 8.2 | 6500 | 4500 | 2400 |
O filtro automático de refluxo como primeiro passo do sistema é especificamente concebido para a filtragem de água de lastro,que tenha elementos de malha fina destinados a remover o micróbio e os sedimentos com dimensões superiores a 50 μm.
O filtro adota o conceito atualizado de descarga automática para efetivamente realizar a filtragem e limpeza da tela ao mesmo tempo,O refluxo começa automaticamente com base na pressão diferencial enquanto a filtragem continua., sem necessidade de outras operações manuais no local.
O filtro funciona apenas no processo de lastro, enquanto é contornado no processo de desballastro e no processo de contorno.
- Não, não. | Componentes | Tipo/Especificações | Quantidade | Rmarcas | |
1 | Filtro | LSF-350 | 1 | ||
Motor de refluxo | GV28-100-480S | 1 | M2 | ||
Transmissor de pressão | 0-1,0 MPa | 2 | PT1/PT2 | ||
2 | Reator UV | LSV-350 | 1 | ||
Motor de limpeza | 51K120GU-CF | 1 | M1 | ||
Transmissor de temperatura | PT100 0-100°C | 1 | TT | ||
Transmissor de intensidade UV | SUV-G6HA24CE-SW5 | 2 | Eu...T1IT2 | ||
Válvula de solenoide de ventilação | B11MN | 1 | YV | ||
3 | Unidade de controlo | LSC-1L | 1 | KYP | |
4 | Armário de energia | LSP-1 | 1 | Y4/6CG | |
5 | Dispositivo de amostragem | LSS-1s | 1 | ||
6 | Bomba de descarga | 60 m3/h, 20 m | 1 | M3 | |
7 | Válvula | Válvula elétrica | DN200 PN10 | 4 | BV1-4 |
8 | DN80 PN10 | 1 | BV6 | ||
9 | Válvula de controlo de caudal elétrico | DN200 PN10 | 1 | BV5 | |
10 | Válvula de diafragma | DN40 PN10 | 1 | SV | |
11 | Válvula de esfera | G1/2 | 2 | MV2-3 | |
12 | Válvula de esfera | G1/4 | 4 | MV4-7 | |
13 | Piolho de 3 vias | G1/2 | 3 | MV8~10 | |
14 | Válvula manual | DN80 PN10 | 1 | MV1 | |
15 | Sensor | Medidor de caudal | DN200 20-500 m3/h | 1 | FT |
16 | Transmissor de pressão | -0,1 ∼ 0,5 MPa | 1 | PT3 | |
17 | 0-1,0 MPa | 1 | PT4 | ||
18 | Medidor de pressão | 0~1,0 MPa | 1 | PI1 | |
19 | 0 a 0,6 MPa | 2 | PI2~3 |
